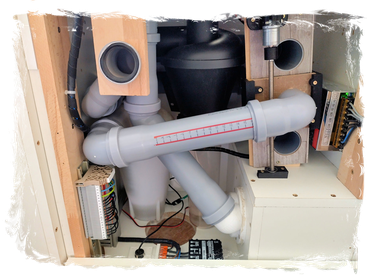

Absauganlage V3.2 mit 2-fach-Zyklonabscheider.

Die Installation der Absauganlage V4 erfolgt in mehreren Phasen. In der zweiten Phase erfolgt der Umbau der Absauganlage V3.1. Aufgrund meiner Unzufriedenheit mit der bisherigen Anlage und dem Wunsch nach einer Erweiterung habe ich eine Neuerung vorgenommen. Ich entdeckte auf AliExpress einen zusätzlichen Zyklonabscheider mit eigenem Behälter, den ich umgehend erworben habe. Die Absauganlage verfügt jetzt über zwei Zyklonabscheider und einen Staubbeutel. Ich hoffe, dass der Feinstaub nun nicht mehr den Staubbeutel erreicht.

Teil 2: Für die Absauganlage V4 musste die Absauganlage V3.1 umgebaut werden.

1. Arbeitsschritt

Kurz vor dem Umbau habe ich eine Menge MDF (für den Luftreiniger) zugeschnitten und festgestellt, dass die Saugleistung stetig abnimmt. Beim Zerlegen stellte ich fest, dass der Staubbeutel fast voll war. Der Zyklonabscheider aus dem 3D-Drucker hat bei Spänen hervorragend funktioniert, jedoch konnte er den Feinstaub nicht vom Staubbeutel fernhalten. Alles wurde entfernt, bis auf die Mechanik, die den Behälter anhebt und auf die Dichtung drückt.


2. Arbeitsschritt

Für den gekauften Zyklon musste eine neue Bohrung durchgeführt werden. Die alte Bohrung wurde mit einem Teil Laminat geschlossen. Die Bohrung für die Kamera bleibt bestehen, da ich die Kamera wieder in Betrieb nehmen möchte. Für den Staubbeutel wurde eine neue Halterung entwickelt, mit der ich nur noch zwei Schrauben lösen und den Beutel einfach herausnehmen kann.


3. Arbeitsschritt

Der zweite Zyklon wird mit dem ersten Zyklon verbunden. Bei meinem zweiten Zyklon musste ich oben am Kasten ein Stück ausschneiden, um eine Verbindung zu der Saugturbine herstellen zu können.


4. Arbeitsschritt

Der zweite Zyklon wurde noch einmal ausgebaut, um dahinter einige Rohre zu legen. Die HT-Rohrer wurden an das Holzbrett angepasst, welches später der 3-fach-Verteiler wird. Anschließend wird der zweite Zyklon wieder eingebaut. Mit zwei Stücken aus dem HT-Rohr werden die Halterungen für die HT-Rohre zurechtgemacht. Für die Verbindung des Verteilers und Zyklons werden zwei 90 HT-Bögen benötigt, bei denen die Dichtung entfernt werden muss. Beim Zyklon muss es leicht drehbar sein, beim Verteiler sollte es leicht hinein und heraus schiebbar sein.


5. Arbeitsschritt

Es wurde ebenfalls ein Anschluss für einen Schlauch in die Anlage eingebaut. Der Aufbau des Schlauchanschlusses ist hier zu finden.



6. Arbeitsschritt

Zum Schluss habe ich noch etwas gegen den Lärm unternommen, indem ich einige Dämmmatten an einigen Stellen angebracht habe. Ohne Dämmmatten hatte ich 77,6dB nachher waren es nur noch 74,4dB. Ohne den Schlauch, den ich abgenommen habe, wurde es 85,6dB laut.


7. Die folgenden Dinge wurden verwendet:

Verwendetes Werkzeug:

3D-Drucker

Akku-Kreissäge

Akku-Bohrmaschine

Akku-Winkelschleifer

Führungsschiene (FSN 1100)

Tischbohrmaschine (PBD 40)

Heißluftföhn

Holzbohrer-Set

Kreisschneider

Lochsäge-Set

Benötigtes Material:

1St. Zyklonabscheider

1St. Zusatz-Zyklonabscheider

8St. HT-Bogen 90°

3St. HT-Bogen 45°

3St. HT-Rohr 25 cm

2St. HT-Rohr 50 cm
