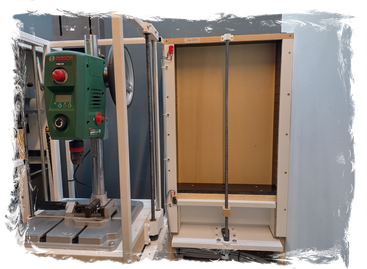

Bohrerschrank V1.3 neuer Aufbau.

Das Integrieren eines Bohrerschranks in die Werkbank ist eine effiziente Methode, um Platz zu sparen und für Ordnung in der Werkstatt zu sorgen. Nach der Einrichtung einer neuen Werkstatt wurde der Bohrerschrank abgebaut und an einem anderen Ort wieder angebracht. Dadurch konnte ich die Mechanik auf vertikale Bewegungen beschränken; seitliche Bewegungen sind nun nicht mehr möglich.

Der Bohrerschrank v2 mit verbesserter Mechanik!

1. Der Grund für meine Änderung der Position.

  • Die Mechanik vom Bohrerschrank ist durch das seitwärts Fahren etwas instabil geworden. Der gesamte Schrank war sehr wackelig und er war immer im Weg, wenn ich beim Nachbarschrank ein Gerät ausfahren wollte.
  • Weil der Schrank zu instabil war, habe ich ihn nie benutzt. Deshalb konnte er seine Funktion nicht erfüllen und blieb ungenutzt.

2. Arbeitsschritt

Der Kasten besteht aus drei Platten, die an der Rückseite mit zwei Leisten versehen werden, um etwas Abstand zur Wand zu halten. An der Unterseite wird eine Platte für den Antrieb befestigt. Um die Führung zu verbessern, wird an der Unterseite vom Bohrerschrank ein kleiner Sockel angebracht, welcher ebenfalls für den Antrieb benötigt wird.


3. Arbeitsschritt

Zwei Leisten werden zwischen dem Bohrerschrank und dem Sockel angebracht, um den Schrank etwas weiter aus dem Kasten herauszufahren (wegen der Arbeitsplatte). An den Seiten des Kastens werden zwei Leisten angebracht, damit der Bohrerschrank nicht aus dem Kasten fallen kann.


4. Arbeitsschritt

Eine Leiste mit einer Spindelmutter wird zur Montage vorbereitet. Die Spindelmutter wurde mit zwei Bohrungen und Schrauben an der Seite gegen das Mitdrehen geschützt. Ein 3D-Druckteil wird nun als Halterung für ein Kugellager auf der unteren Platte montiert. Um den Motor zu montieren, wird ein Loch gebohrt und quadratisch geschnitten. Die Kugellagerhalterung ist mit langen Löchern ausgestattet, um die Kette spannen zu können. Nachdem die Spindel eingebaut wurde, kann die Leiste mit der Mutter befestigt werden.


5. Arbeitsschritt

Die Spindel wird mit einem Halter versehen, um sie zu stabilisieren. Die beiden Endschalter sowie der Motor werden verdrahtet und bei den Klemmen im Nachbarkasten angeschlossen. Das Kabel der SPS-Steuerungszentrale ist bereits verlegt.


6. Die folgenden Dinge wurden verwendet:

Verwendetes Werkzeug:

3D-Drucker

Akku-Bohrschrauber

Akku-Winkelschleifer

Tischbohrmaschine (PBD 40)

0,20 kg Filament PETG (weiß)

Metallbohrer-Set

Stufenbohrer

Benötigtes Material:

2St. Endschalter ohne Bügel

1St. Motor 12V / 35W / 100 U/min

1St. Kugellager 6x19x6mm

1St. Trapezgewindemutter TR12x3

1St. Trapezgewindestange TR12x3x950mm

1St. Kettenschloss

1St. Kette (20cm)

1St. Kettenrad 15 Zähne

1St. Kettenrad 20 Zähne
